開關量和模擬量是電力系統中，接觸最多的概念，不論是學習PLC，還是學習繼電保護，都涉及到這兩種輸入輸出方式。什么是開關量？什么是模擬量？看完這篇文章，你就會清楚的明白這個概念。

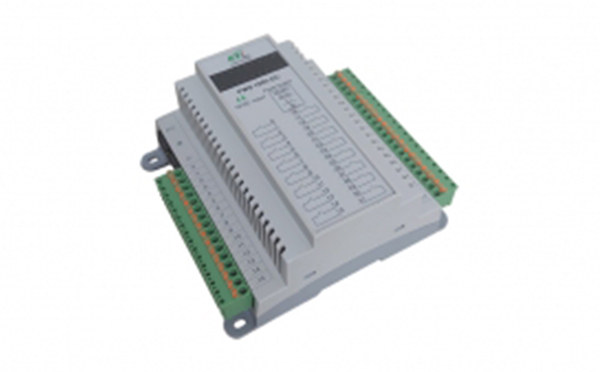

一.概念

開關量

開關量為通斷信號，無源信號，電阻測試法為電阻0或無窮大；主要指開入量和開出量，是指一個裝置所帶的輔助觸點，譬如電機的溫控器所帶的繼電器的輔助觸點（電機超溫后變位）、閥門凸輪開關所帶的輔助觸點（閥門開關后變位），接觸器所帶的輔助觸點（接觸器動作后變位）、熱繼電器（熱繼電器動作后變位），這些點一般都傳給PLC，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源開關量接點，也叫PLC的開關量。

也可以是有源信號，專業叫法是階躍信號，就是0或1，可以理解成脈沖量，多個開關量可以組成數字量。

模擬量

模擬量是指一些連續變化的物理量，如電壓、電流、壓力、速度、流量等信號量，模擬信號是幅度隨時間連續變化的信號，通常電壓信號為0~10V，電流信號為4~20mA，可以用PLC的模擬量模塊進行數據采集，其經過抽樣和量化后可以轉換為數字量。

數字量

通常所說的數字量是“0”和“1”組成的信號類型，通常是經過編碼后的有規律的信號。對于開關量來說，觸點閉合可以認為是“1”，觸點斷開是“0”，作為數字量采集信號。模擬量可以設置臨界值量化，小于臨界值為“0”，大于等于臨界值為“1”。

二.區別

1.數字量定義為：在時間和數值上都是斷續變化的離散信號。

模擬量定義為：在時間和數值上都是連續變化的信號。

2.開關量：反映的是狀態信號（如開關開、合）。

模擬量：反映的是電量測量數值（如電流、電壓）。

三.問答

問：為什么都把模擬量信號轉換成4-20mA的電流信號，而不是0-20mA的電流信號或0-10V的電壓信號？

答：（1）0-10V的電壓信號容易受到外界的電磁干擾，特別是電纜長度很長時干擾更明顯。

（2）用0-20mA的電流信號的話，就無法判斷在電流信號是0mA時，到底是電纜斷線引起的故障0mA，還是壓力本身就是0kpa而輸出的正常的0mA。
