制氮控制系統

壓風制氮自動化控制系統,實現對礦區風井壓風制氮車間的 4 臺制氮機、12 臺引風機、4 臺增壓干燥機以及對應的高壓系統遠程監控。系統采用 Schneider 公司的 M340 系列可編程控制器通過以太網通訊接口同設在控制室內的工業控制計算機通信。高壓、低壓數字儀表采集數據通過通信管理機接入工業控制機,通訊協議為標準 Modbus-RTU;制氮機、空壓機內置 PLC 采用 Modbus485 總線相連,接入到 PLC 系統中。通過以太網通訊接口將空壓機相關監控信息通過設在空壓機房內工業以太網環網交換機以網頁發布以及 OPC 等方式上傳至礦井總調度中心,實現調度中心與壓風制氮車間的無縫連接。

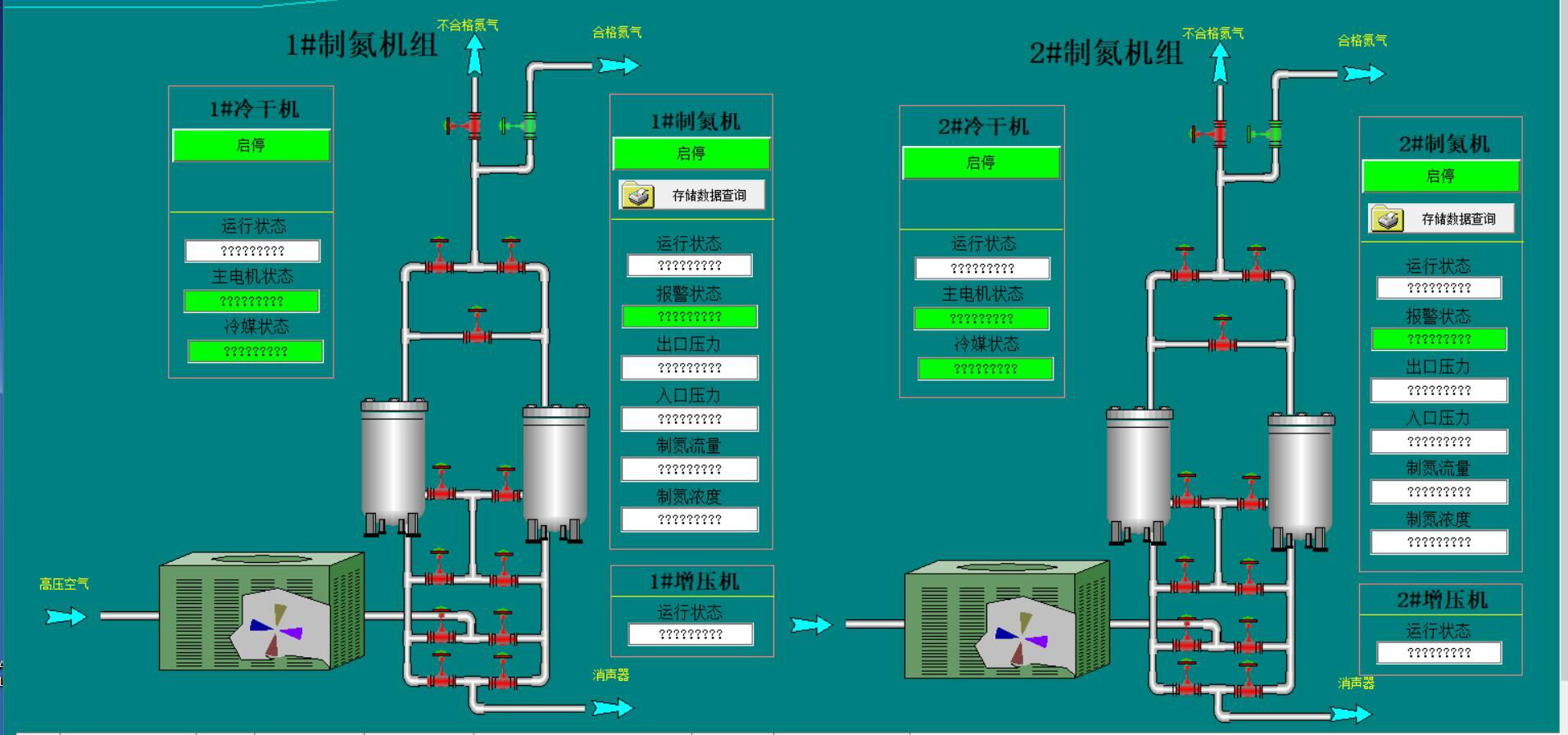

1、制氮機組

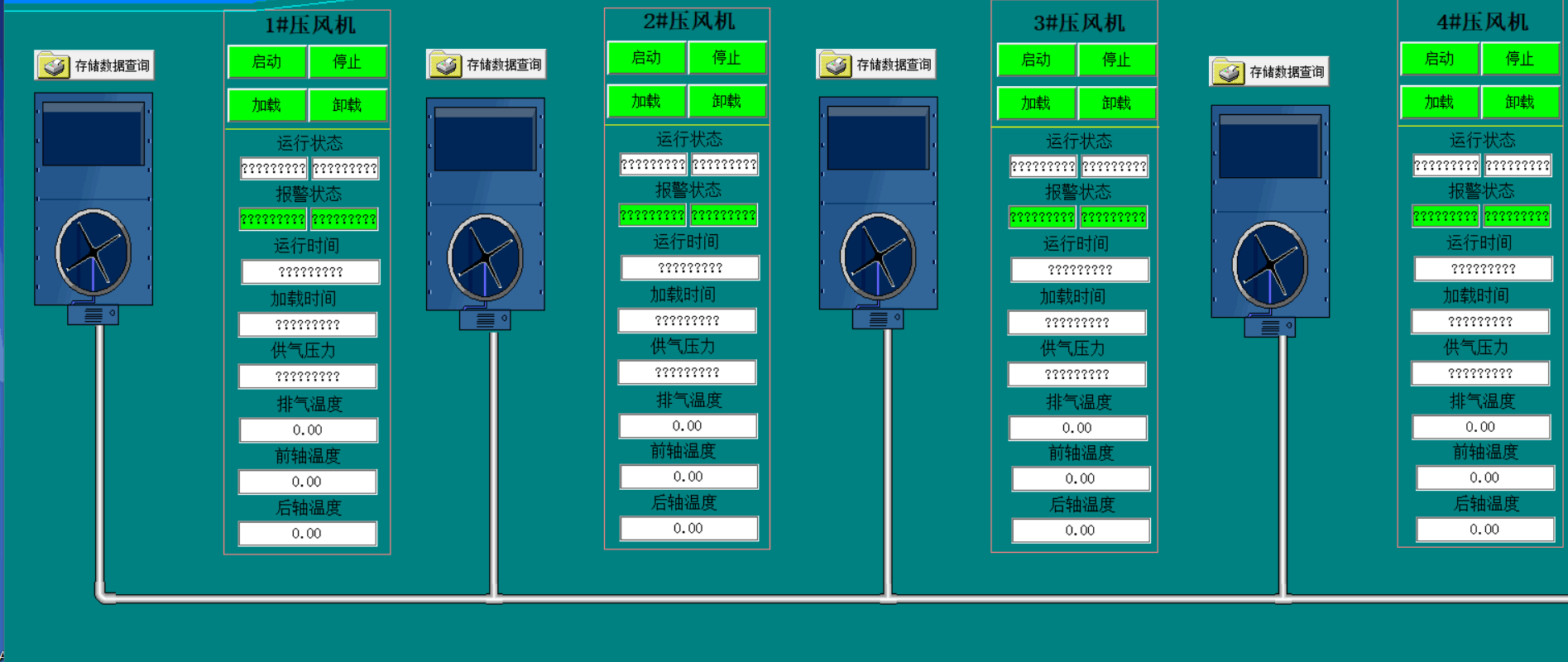

2、空壓機

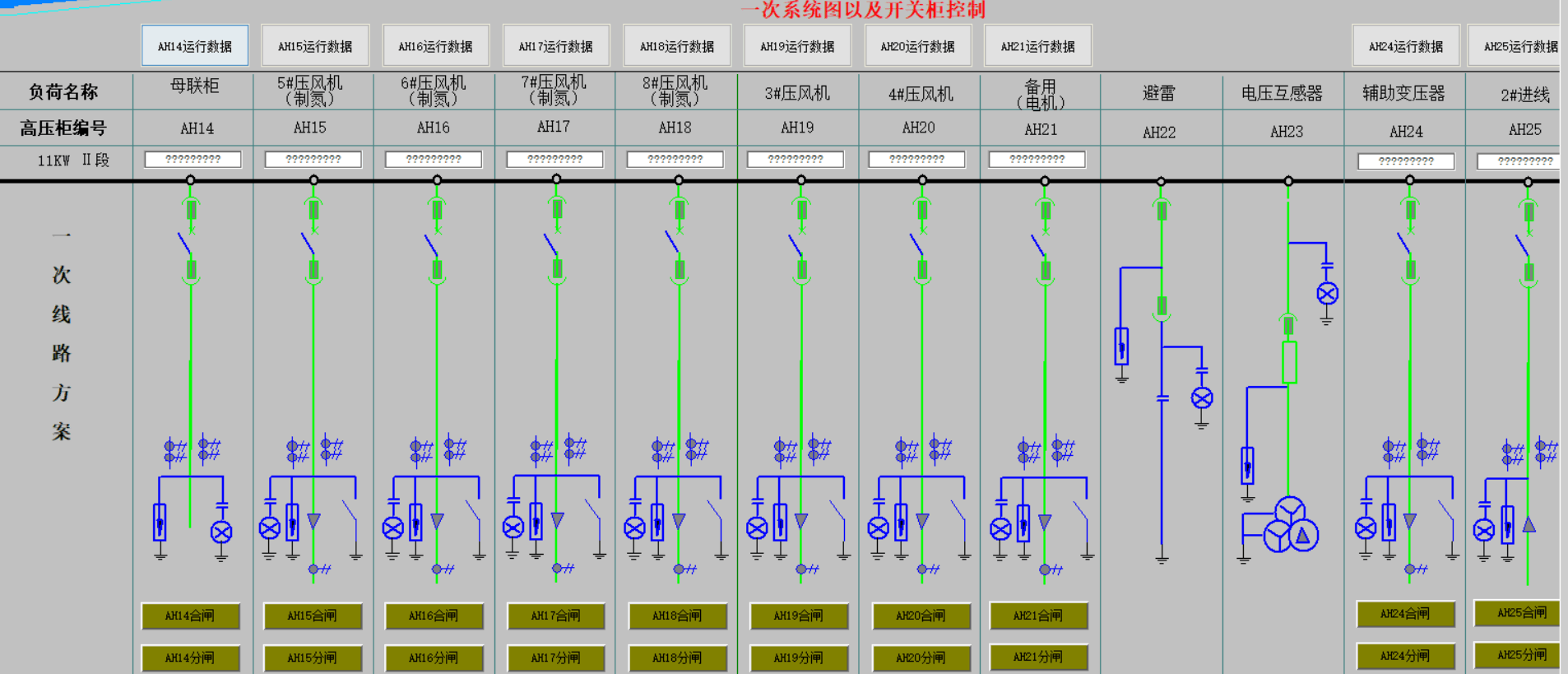

4、高壓控制柜綜保后臺

綜保裝置和通訊管理機(接入直流屏、電表)通過交換機接入計算機,可以在控制室實現監控和自動化。

根據綜保內部變量可采集信息:
   a. 模擬量包括頻率、電壓、電流、有功功率、無功功率、溫度等。
  ?。?/span>. 狀態量包括開關、刀閘、事故總信號、保護信號、變壓器分接頭位置等。
