PLC輸入、輸出源型、漏型接線的區別

  源型、漏型是指直流輸入／輸出型plc而言，針對于PLC的是輸入點／輸出點的公共端子COM口，當公共點接入負電位時，就是源型接線；接入正電位時，就是漏型接線。

  或者換種說法源型是高電平有效，漏型是低電平有效。

  源型輸入是指輸入點接入直流正極有效漏型輸入是指輸入點接入直流負極有效。

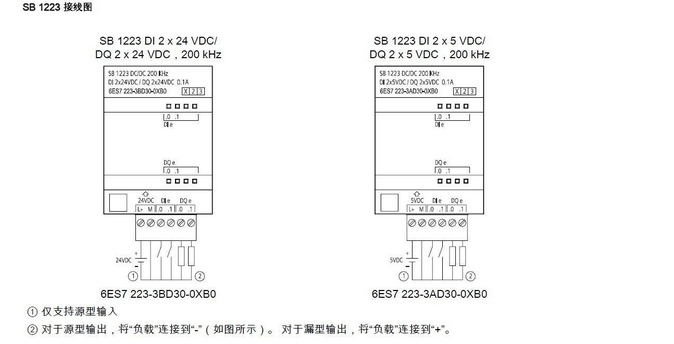

  源型輸出是指輸出的是直流正極漏型輸出是指輸出的是直流負極。源型與漏型的選擇決定了使用那種傳感器，他決定了COM端口的電壓為正或是為負。

  PLC的輸入類型是分漏式和源式的，前者指的是正信號輸入（可直接用PNP），后者指的是負信號輸入（可直接用NPN），否則必須用繼電器轉換后輸入。

  傳感器的型式不一而足，不過一般用得最多的是兩線跟三線的，兩線的跟負載串聯。三線的多為開集極輸出，三根線分別為正負電源和輸出晶體管的集電極。傳感器的NPN和PNP是根據輸出晶體管的型號來的。NPN的負載是接在正電源與集電極之間，而PNP是接在集電極與負電源之間的。要用萬用表來判斷傳感器的型號，需要先給它一個負載，再根據它的輸出電壓來判斷。

  源型、漏型是指直流輸入／輸出PLC而言，針對的是輸入點／輸出點的COM端，當公共點接入負電位時，就是源型接線；接入正電位時，就是漏型接線。或者換種說法源型是高電平有效，漏型是低電平有效。

  源型輸入是指輸入點接入直流正極有效。

  漏型輸入是指輸入點接入直流負極有效。

  源型輸出是指輸出的是直流正極。

  漏型輸出是指輸出的是直流負極。

  源型與漏型的選擇決定了使用那種傳感器，他決定了COM端口的電壓為正或是為負。

  接近開關npn，pnp區別

  先要搞清楚PNP、NPN表示的意思是什么。P表示正、N表示負。PNP表示平時為高電位，信號到來時信號為負。NPN表示平時為低電位，信號到來時信號為高電位輸出.接近開關和光電開關只是檢測電路不同輸出相同。至于PLC接線，一般用NPN的較多。但多數的日本的PLC有日本型、世界型、和通用型。進入中國的多數為世界型和通用型?？芍苯佑肗PN型。接近開關和光電開關的電源正端接電源正、負接公共端、輸出接PLC的輸入端。
